母線槽
母線槽適用于交流三相四線、三相五線制.頻率50"6OHz.額定電壓至690V額定工作電流250-5000A的供配電系統，作為工礦、企事業和高層建筑中供配電設備的輔助設備，特別適用于車間、老企業的改造。

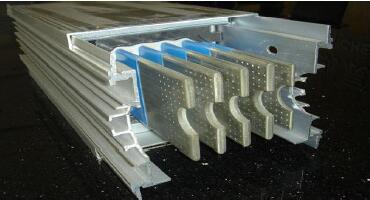

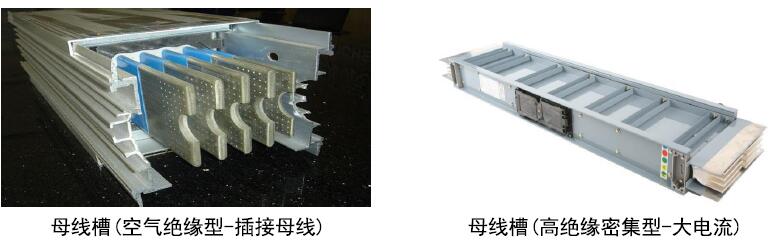

封閉母線槽(簡稱母線槽)是由金屬板(鋼板或鋁板)為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線槽，也可制成中間不帶分線盒的饋電型封閉母線槽.在高層建筑的供電系統中，動力和照明線路往往分開設置，母線槽作為供電主干線在電氣豎井內沿墻垂直安裝一趟或多趟。按用途一趟母線槽一般由始端母線槽、直通母線槽(分帶插孔和不帶插孔兩種)、L型垂直(水平)彎通母線、Z型垂直(水平)偏置母線、T型垂直(水平)三通母線、X型垂直(水平)四通母線、變?nèi)菽妇�槽、膨脹母線槽、終端封頭、終端接線箱、插接箱、母線槽有關附件及緊固裝置等組成。母線槽按絕緣可分為空氣式插接母線摺、密集絕緣插接母線植和高強度插接母線楷三種。密集型母線槽(高強度封閉母線槽CFW)
其工藝制造不受板材限制。外殼做成瓦溝形式，使母線機械強度增加，母線水平段可生產至13。長。由于外殼做成瓦溝形式.坑溝位置有意將母線分隔固定，母線之間有18，的間距.線間通風良好，使母線槽的防潮和散熱功能有明顯的提高.比較適應南方氣候;由于線間有一定的空隙.使導線的溫升下降，這樣就提高了過載能力.并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面必須比密集絕緣插接母線槽大。
密集型母線槽(空氣式插接母線槽BMC)
由于母線之間接頭用銅片軟接過渡，在天氣潮濕，接頭之間容易產生抓化，形成接頭與母線接觸不良，使觸頭容易發熱.故在極少使用。并且接頭之間體積過大，水平母線段尺寸不一致，外形不夠美觀。
密集型母線槽(密集絕緣插接母線槽CMC)
其防潮、散熱效果較差.在防潮方面，母線在施工時，容易受潮及滲水，造成相間絕緣電阻下降.母線的散熱主要靠外殼.由于線與線之間緊湊排列安裝，L2, L3相熱能散發緩慢，形成母線槽溫升偏高.密集絕緣插接母線楷受外殼板材限制，只能生產不大于3m的水平段。由于母線相間氣隙小.母線通過大電流時，產生強大的電動力，使磁振蕩頻率形成疊加狀態，造成過大的噪聲。插接式母線槽屬樹干式系統，具有體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點.在高層建筑中得到廣泛應用。
