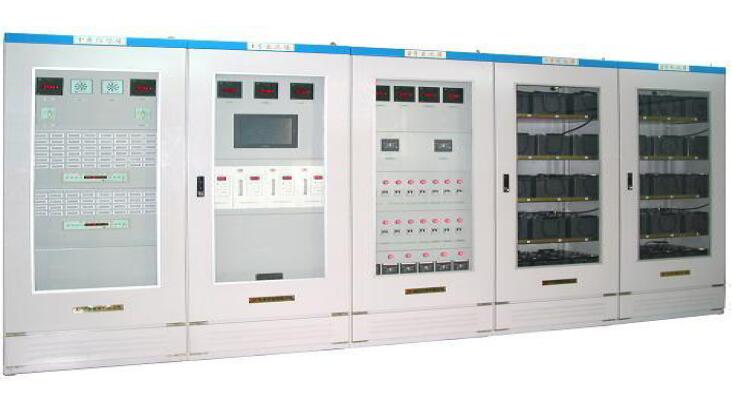

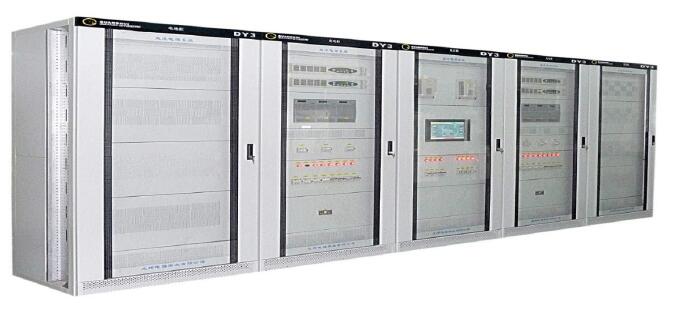

GZDW3直流屏、信號屏、電池屏


直流屏、信號屏、電池屏 產品特點
GZDW3微機型高頻開關直流電源柜體按DL/T 459-200及國家相關標準的要求設計,柜體采用C型材組裝式結構。柜體兩側采用通風墻技術,將溫度高、發熱量大的電子元件通過通風墻形成對流,進行自然冷卻。應用通風墻技術,改變了傳統的風扇進行散熱,使設備的運行安全性得到進一步的提高。這樣可以有效地減少電子元件的熱量積存,延長元件的使用壽命。柜體正面采用鋼化玻璃門,可以直觀清楚地觀察設備的運行狀況,同時也有著一定的防護作用。柜體后門采用雙開網格門,具有通風效果好,外形美觀的特點。柜體零部件使用開關柜專用敷鋁鋅鋼板,經CNC機床加工,采用多重折邊工藝,連接零件用自攻螺釘和高強度的螺栓連接而成。柜內門采用松不脫螺釘進行固定,開啟方便。柜體生產組裝時具有精度高,外形美觀,組裝方便,機械強度高等優點?膳渲酶鞣N型號的充電模塊、通訊模塊和逆變模塊。開關配置專用接地引線安裝位置、安裝螺栓及接地標志。
采用高頻開關電源技術、模塊化設計、N+1熱備份;電壓輸入范圍寬,電網適應性強;充電模塊可帶電插拔,維護方便快捷;有可靠的防雷及電氣絕緣防護措施,確保系統和人身安全;
采用大屏幕觸摸屏,點陣液晶顯示,CCFL背光,實現全漢化,實時顯示及操作;可通過點擊觸摸屏進行系統參數查詢、設置,人機界面友好,操作簡單方便;監控系統可自動完成對電池電壓、充放電電流及溫度補償?shù)木_管理,確保電池工作在最佳狀態,確保電池使用壽命;
采用以微處理器為核心的集散式監控系統,模塊化設計,實施對電源系統全方位的監測和控制,實現“四遙”功能和無人值守;
實時監測蓄電池端電壓、充放電電流,精確控制蓄電池的均充和浮充,具有電池過欠壓告警、電池過溫告警及過充保護等功能;外殼防護等級不低于IP30。
高頻整流模塊低差自主均流,保證系統的可靠性;模塊自帶監視器,具有液晶顯示窗口,真正意義上的人機對話。
具有RS232/RS485通訊接口,內置多種通訊協議,支持IEC61850通信規約,方便與遠程監控系統實現“四遙”功能,實現無人值守,適應數字化變電站的發展趨勢。
![]()
