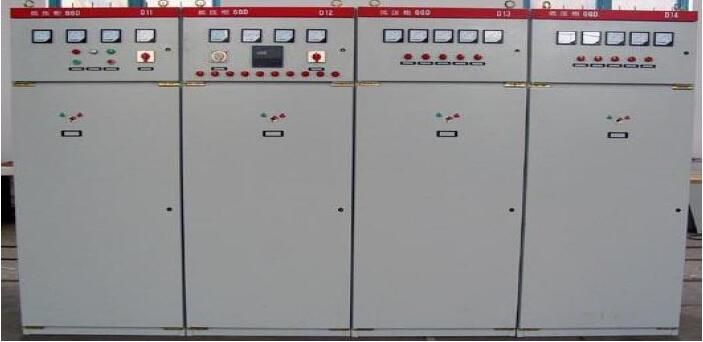

GGD低壓交流配電柜

GGD產品(升級版:新款)GGD型交流低壓配電柜,是國家原能源部低壓成套開關設備聯合設計組完成設計和研制,并于一九九二年十月通過由能源部主持的部級鑒定。GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶交流50HZ,額定工作電壓380V,額定工作電流至3150A,是配電系統,作為動力、照明及配電設備的電能轉換、分配與控制之用。
我公司GGD產品已在國家指定部門通過型式試驗和產品鑒定。該產品具有分?jǐn)嗄芰Ω,?dòng)熱穩定性好,電氣方案靈活、組合方便,系列性、實用性強,結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。
GGD產品(升級版:新款)結構特點
本公司GGD型交流低壓配電柜的柜體采用8MF冷彎型鋼局部焊接組裝而成,構架零件及專用配套零件同型鋼定點生產廠配套供貨,以保證柜體的精度質量.通用柜的零部件按模塊原理設計,并有20模的安裝孔.通用系數高?梢允构S實現預生產。既縮短了生產制造周期,也提高了工作效率.
GGD柜設計時充分考慮一柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封柜體自下而上形成一個自然通風道,達到散熱的目的。
GGD柜按照現代工業產品造型設計的要求,采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,使整柜美觀大方、面目一新。
柜門用轉軸式活動鉸鏈與構架相連,安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條,開門時門與構架之間的嵌條有一定的壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級.
我公司GGD產品已在國家指定部門通過型式試驗和產品鑒定。該產品具有分?jǐn)嗄芰Ω,?dòng)熱穩定性好,電氣方案靈活、組合方便,系列性、實用性強,結構新穎、防護等級高等特點。可作為低壓成套開關設備的更新?lián)Q代產品使用。
GGD產品(升級版:新款)結構特點
本公司GGD型交流低壓配電柜的柜體采用8MF冷彎型鋼局部焊接組裝而成,構架零件及專用配套零件同型鋼定點生產廠配套供貨,以保證柜體的精度質量.通用柜的零部件按模塊原理設計,并有20模的安裝孔.通用系數高?梢允构S實現預生產。既縮短了生產制造周期,也提高了工作效率.
GGD柜設計時充分考慮一柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封柜體自下而上形成一個自然通風道,達到散熱的目的。
GGD柜按照現代工業產品造型設計的要求,采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,使整柜美觀大方、面目一新。
柜門用轉軸式活動鉸鏈與構架相連,安裝、拆卸方便。門的折邊處均嵌有一根山型橡塑條,開門時門與構架之間的嵌條有一定的壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級.
